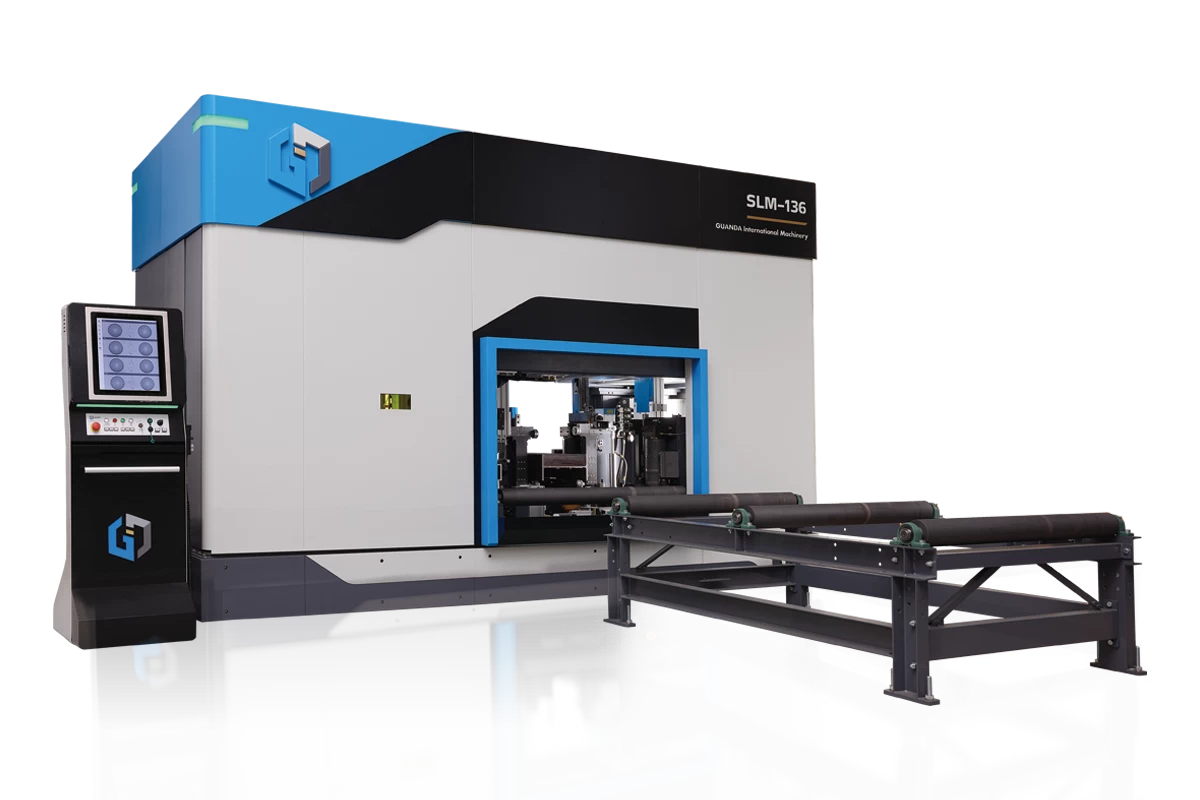

廣達 SLM 型鋼雷射標記機
SLM

SLM 型鋼雷射標記機

創新的型鋼標記革命
四軸同步雷射標記模組
伺服送料機構
四點式下壓設計
自動對焦系統
全罩式防護鈑金
#鋼構加工
#雷射標記
#全自動

產品優勢

4軸同步雷射標記模組

4組100W高功率雷,同時對上/下/左/右面進行加工

伺服送料機構

精準又快速,確保精度與品質

油壓夾持機構

四組油壓夾持分別固定,有效確保標線穩定及清晰

自動對焦系統

系統自動偵測材料位置,主動調整焦距,確保標記品質

全罩式鈑金設計

提供最佳防護,確保人員作業安全

友善的SFM操作介面

完全支援TEKLA格式,結合廣達開發軟體,簡單好學易上手

可更新的SFM軟體服務

透過網路即可持續更新軟體功能,無需汰換設備

強大的SFM OFFICE編輯軟體

可在辦公室進行工件編輯與排版,透過2D/3D

便利又持久的潤滑機制

移動軌道採用油脂式潤滑,環保又經濟

可升級的自動化產線模組

依客戶作業流程與場地,提供最適的產線規劃

加工材料

RH型鋼

RH型鋼

槽鋼

槽鋼

四方管

四方管

扁管

扁管

扁鐵

扁鐵

窄幅鋼板

窄幅鋼板

產品特點

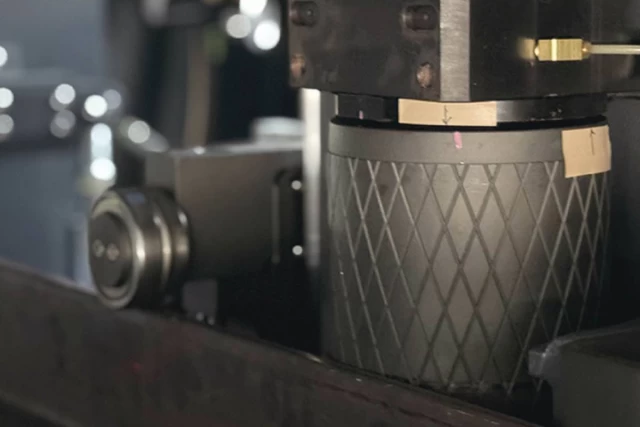

伺服送料機構設計 1

伺服送料機構設計

採用伺服馬達系統取代傳統測長盤設計,提供工件送料時的位置精度

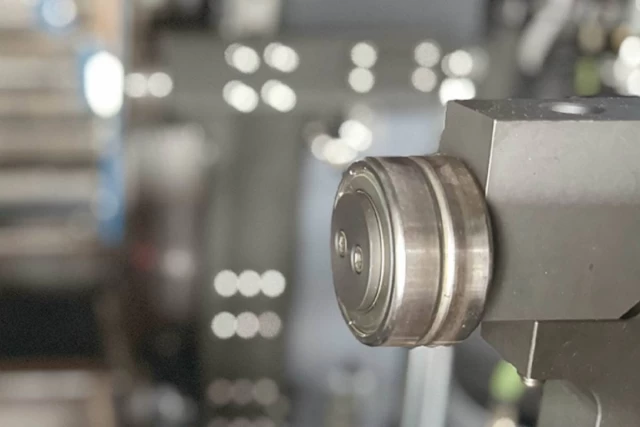

四點式下壓設計 2

四點式下壓設計

標記時,工件被油壓夾持機構分別在四個位置固定夾持,有效確保標線穩定度及清晰度

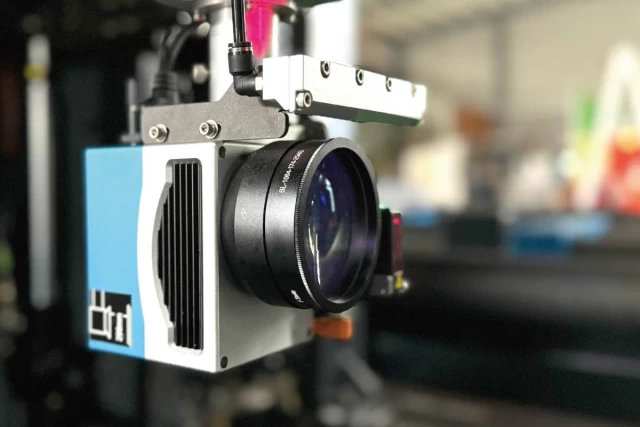

4面向同步雷射標記模組 3

4面向同步雷射標記模組

4 組 100W 高功率雷射模組,4 軸(上下左右面)同步作業,無須互相等待,工作效率極大化。多段參數設定線段粗細標記線

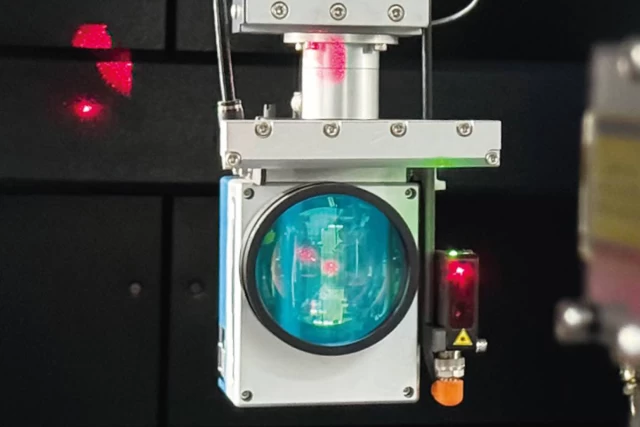

自動對焦系統 4

自動對焦系統

標記前,對焦系統會自動偵測材料的變形量,調整正確焦距,確保標記品質

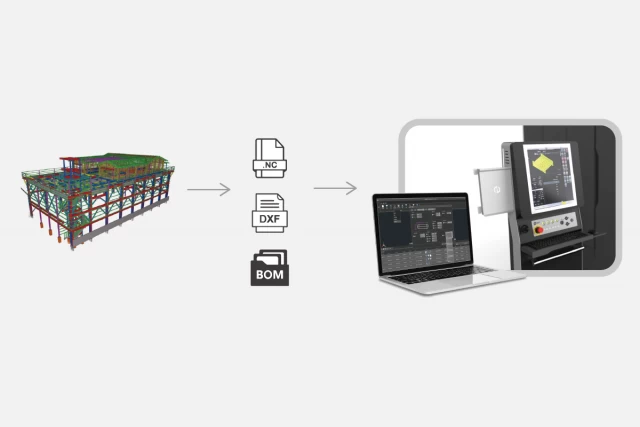

強大友善的 SFM 編輯軟體 5

強大友善的 SFM 編輯軟體

完全支援 Tekla 檔案格式,結合廣達開發的零件接頭後,可於此編輯軟體進行內容調整。如自動排版(含自動共刀等),加上 2D/3D 圖形顯示功能。簡單易學好上手

機械規格

SLM 項目 規格
機器規格 雷射組數 (註1) 4 組
雷射移動 (註4) 三軸笛卡爾座標
機台尺寸 (註3) 4410 x 2380 x 3010mm
(LxWxH)
送料形式 動力滾輪
本機重量 7200 kg
空壓需求 7 kg/cm²
電力需求 3Ø 380V 60Hz
雷射源 雷射型式 振鏡式光纖雷射
雷射波長 1064 mm
雷射瓦數 100 W
焦距 300 mm
掃描範圍 170×170 mm²
脈寬 200 ns
頻率可調範圍 1-600 kHz
速度 2.5 mm/s
冷卻方式 氣冷式
工作溫度 0-40 °C
供給電壓 2Ø, 220V, 600W
可加工型鋼尺寸 型鋼高度 10~600 mm
型鋼寬度 75~1300 mm
型鋼長度 2.5~99 m
SLM 單位:mm
可加工型鋼類型 RH型鋼 槽鋼 四方管 扁管 扁鐵 窄幅鋼板
RH型鋼 槽鋼 四方管 扁管 扁鐵 窄幅鋼板
最大尺寸
(截面積寬x高)
900x300 425x100 600x800 300x200 300x25 1200x60
最小尺寸
(截面積寬x高)
100x50 50x25 75x75 80x40 75x10 300x18

1. 上、下、左、右 各一組

2. 四組雷射皆有,可各別獨立移動

3. 操作箱與本機分離,操作箱佔立另計
