SBS

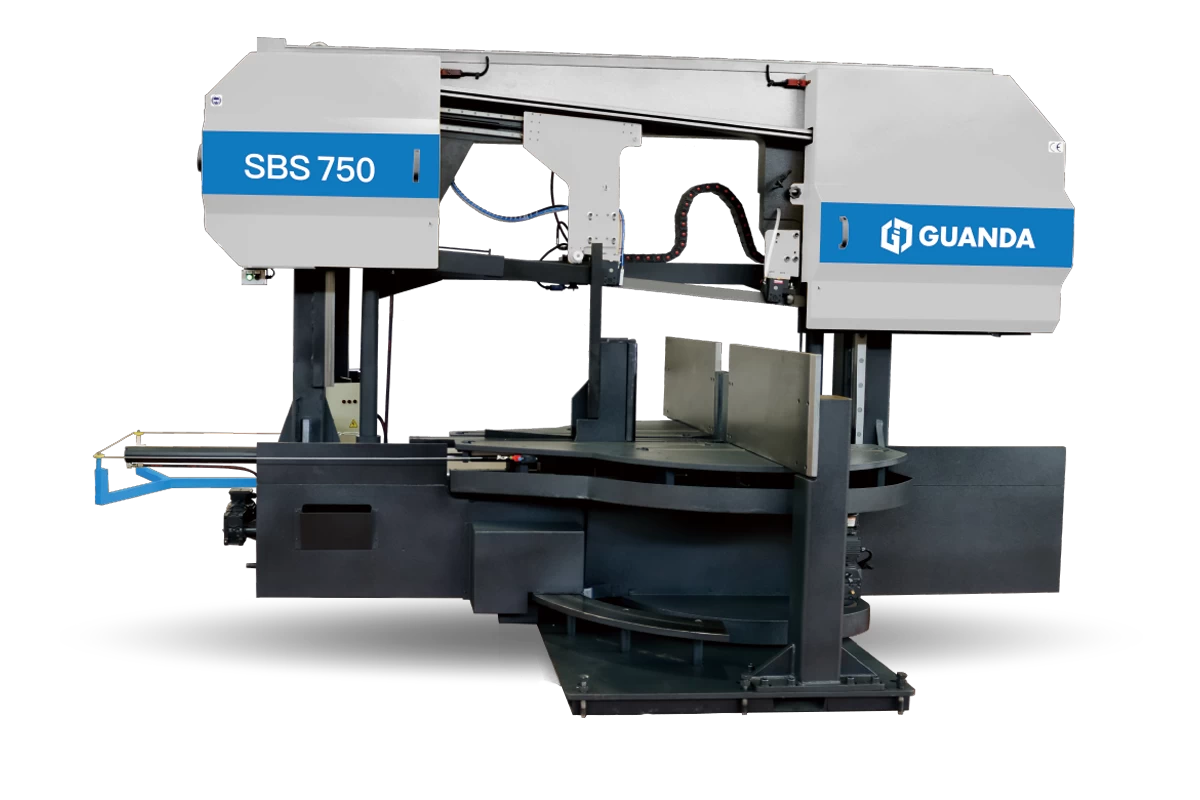

SBS 型鋼雙角度帶鋸機

型鋼切割的最佳利器

自動調整範圍 -45°~+60°

友善操作介面

可移動鋸片引臂，配合材質寬度易於調整

切削冷卻裝置與MQL系統組合

切削進刀壓力檢知系統

液壓式全行程夾取方式

#雙角度

#高鋼性

#高效率

詢問產品

產品優勢

雙向旋轉

-45°~+60° 的大角度雙向旋轉台

高鋼性龍門結構

提高切割的穩定性

搭配線軌的液壓升降頭部

穩定且可靠的升降，確保切割品質

精確的角度定位

NC控制，精確又快速

液壓鋸帶張力控制

自動液壓控制，切割過程穩定又安全

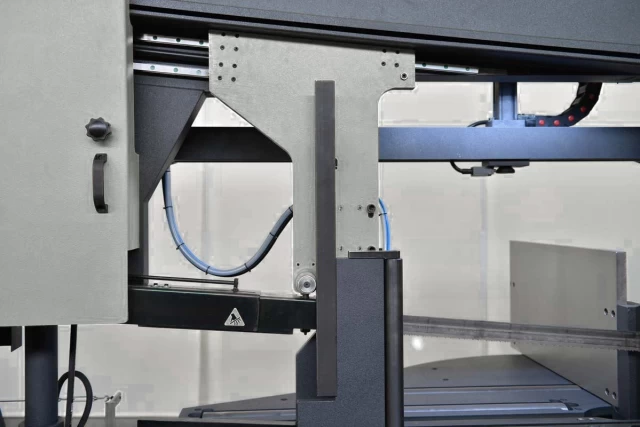

液壓夾持控制

液壓系統控制上方與側向夾持，工件不打滑

強力的主馬達

搭載7.5KW的馬達，效率與效能的最佳助力

微量噴霧潤滑(MQL)

工作現場無廢水，環保又經濟

自動高度偵測

光學式感應器，自動偵測切割起點與終點

滾輪清潔刷

同步清除鋸帶殘屑，保護工件與鋸帶

1

側向液壓夾持控制

液壓系統控制側向夾持，工件不打滑

2

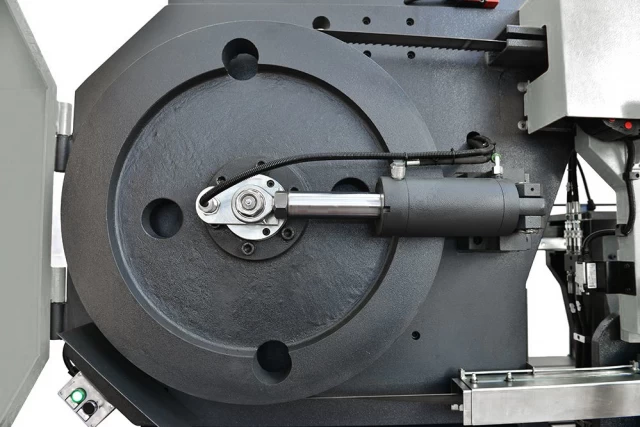

鋸帶張力控制

自動液壓控制(SBS650/750)
手動液壓控制(2BS440/560)

3

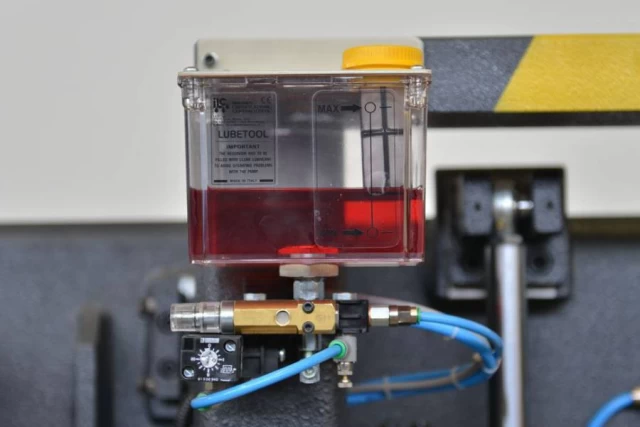

微量噴霧潤滑(MQL)

工作現場無廢水，環保又經濟

4

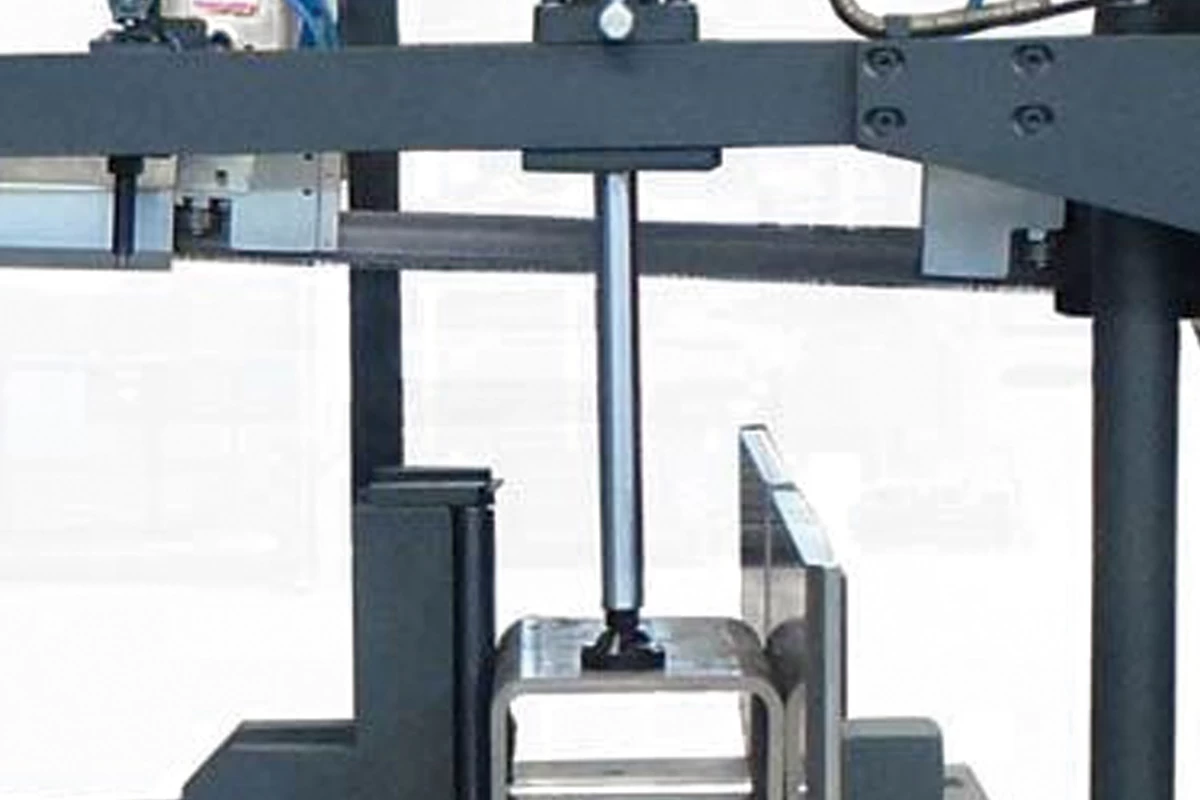

上方液壓夾持

液壓系統控制上方，工件不打滑

5

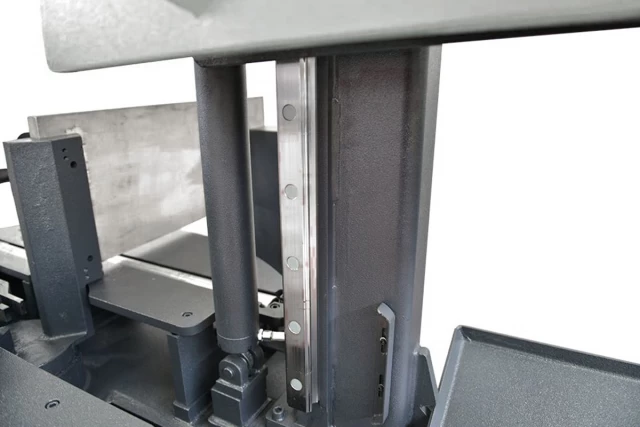

液壓生降塔線性滑軌

穩定且可靠的升降，確保切割品質

6

安全保護裝置

7

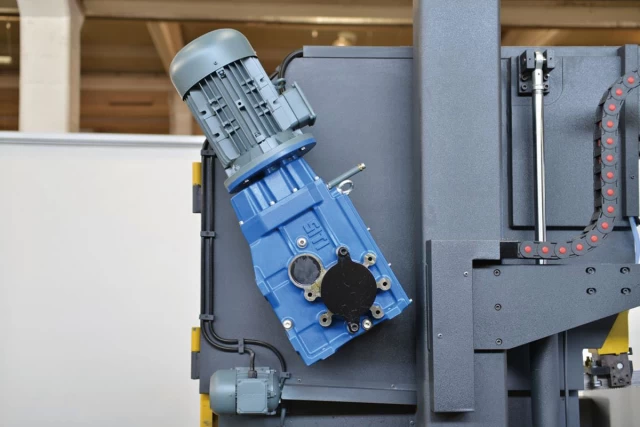

大馬力伺服主馬達

搭載7.5KW的馬達，效率與效能的最佳助力

8

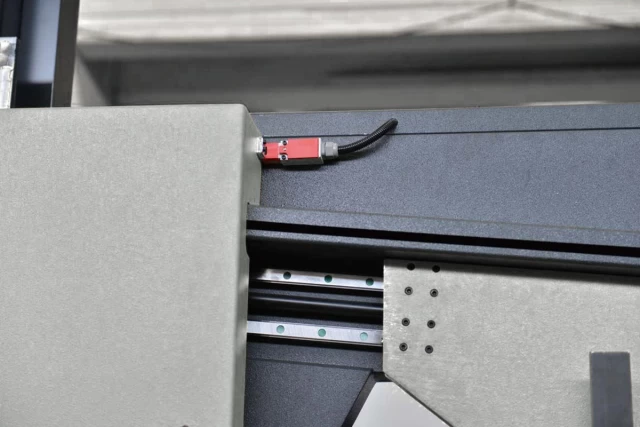

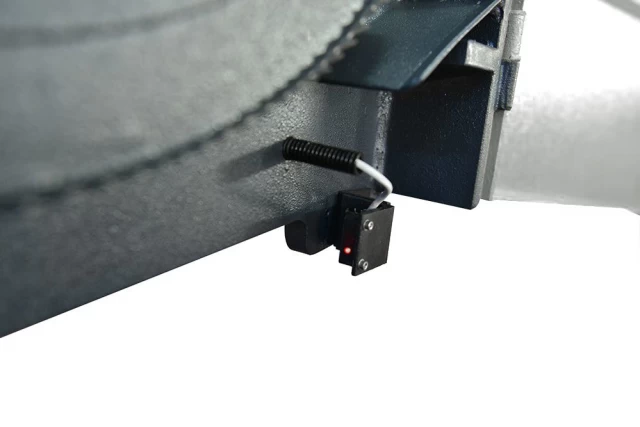

自動高度偵測

自動光學偵測切割超點與終點

9

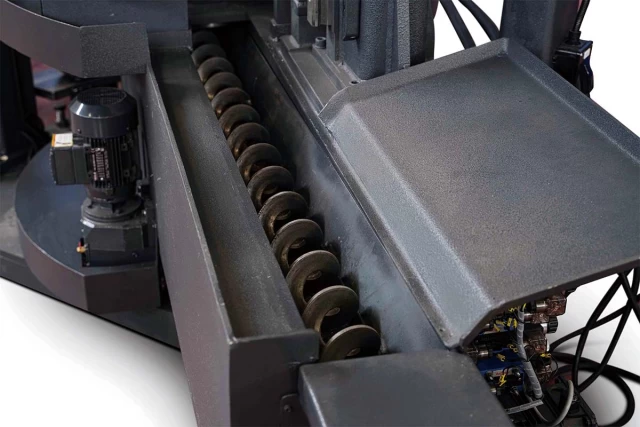

排屑機

10

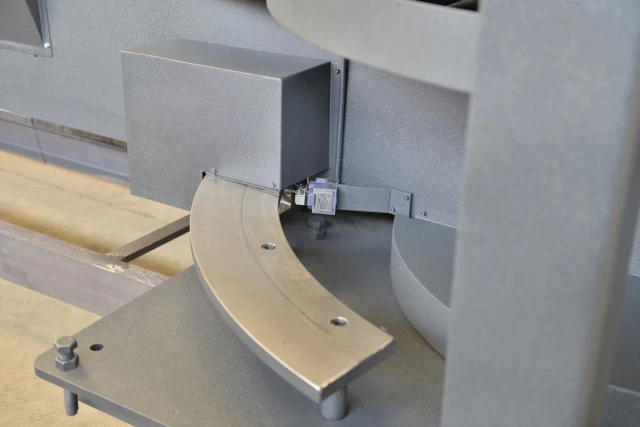

數位控制角度調整

NC控制，精確又快速

機械規格

項目		單位	SBS 440NC	SBS 560NC	SBS 650NC	SBS 750NC
切削能力	圓棒 0°	mm	440	560	650	750
	長方 0°	mm	640x440	820x540	1000x600	1300x750
	長方 30°	mm	510x440	670x540	840x600	1070x750
	長方 45°	mm	400x440	550x540	660x600	850x750
	長方 60°	mm	400x440	360x540	440x600	570x750
機械規格	主馬達	kW	4	4	7.5	11
	液壓馬達	kW	1,1	1,1	4	4
	鋸帶速度	m/min	20-100	20-100	20-100	20-100
	鋸帶規格	mm	5200x41x1.1	6800x41x1.3	8400x54x1.6	9600x54x1.6
	機台長度	mm	3100	3800	4400	5500
	機台寬度	mm	1200	1750	2270	2280
	機台高度	mm	1910	2350	2660	3400
	機台重量	kg	1780	3200	6250	8500
配備	NC旋轉台		●	●	●	●
	油壓夾持 (側)		●	●	●	●
	油壓夾持 (上)		●	●	●	●
	自動高度檢測		●	●	●	●
	雷射預標線		●	●	●	●
	動力清潔輪		●	●	●	●
	液壓鋸帶張力		▲	▲	●	●
	排屑機		X	▲	●	●
	微量潤滑		▲	▲	▲	▲

**●標配 ▲選配 x不提供

*** 本規格表因本公司持續研發改良而有變動時, 不另行通知. 如有任何疑問, 請與本公司人員聯繫

發行日期 : 04. 2024
